RANGKAIAN JAM SCHEMATIC

Nama : KHAIRUL AGUNG

Kelas : 1 CB

NIM : 061530700547

Mata Kuliah : Praktek Gambar Teknik

RANGKAIAN JAM SCHEMATIC

LANGKAH-LANGKAH:

1. Klik Start → All Program → Advanced Schematic → Schematic library editor.

2. kita membuat 7 segment terlebih dahulu. Seperti gambar di bawah ini:

Lalu simpan 7 segmen yang sudah dibuat:

3. setelah seven segment dibuat buka protel schematic capture dan klik menu file dan new untuk halaman baru

4. untuk menampilkan 7 segment , kita klik lagi Add/Remove → klik 2x [-c-]  → pilih Files baru.lib

5. Sekarang kita tambahkan komponen 7 Segment dengan cara mengklik menu baru.lib pada Library dan pilih BARU 1 → place.

dan letakkan gambar tersebut sesuai dengan yang kita inginkan.

6. setelah itu kita klik menu library lalu klik add/remove dan pilih d_ttl.lib dan klik 74LS48

Klik 2x IC tersebut dan letakkan sesuai gambar pertama yaitu di bawah resistor.

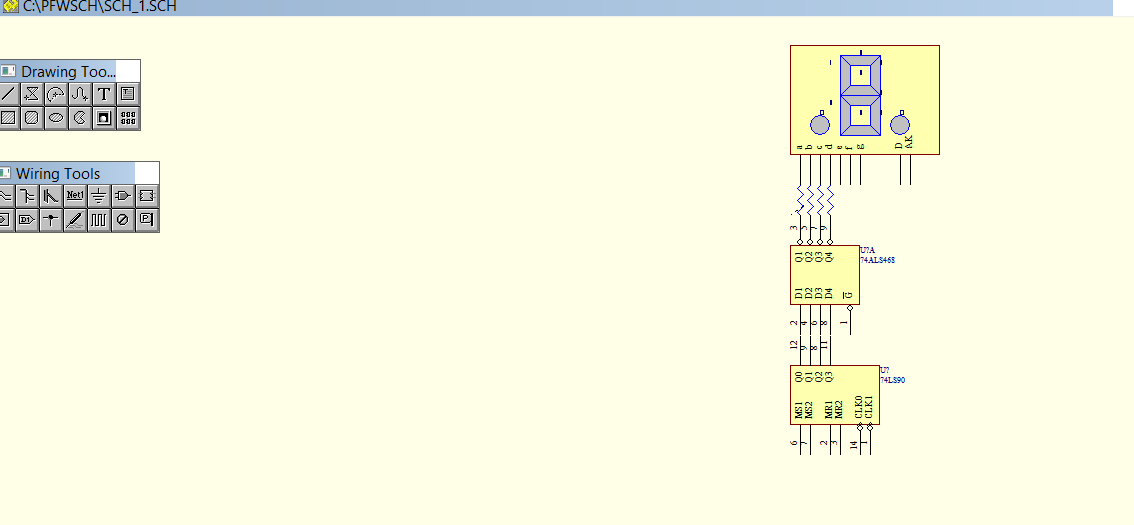

7. selanjutnya itu kita klik menu library lalu klik add/remove dan pilih d_ttl.lib dan klik 74LS90 dan letakan di bawah 74LS48 seperti gambar dibawah.



8. selanjutnya klik menu library lagi terus add/remove dan pilih device.lib dan klik RES1



Setelah itu letakan 7 resistor dibawah seven segment dan tersambung dengan 74LS48



9. selanjutnya kita klik icon power port pada wiring tools dan letakkan pda posisi seperti gambar di bawah, gunakan space untuk menukar arah rangkaian.

Lalu klik 2x pada komponen VCC ganti Style pada Power Port dengan Power Ground, klik Ok.

.

Dan perhatikan gambar dibawah ini dengan hasil akhir.

10. selanjutnya copy gambar di atas menjadi 6 buah rangkaian yang sama dengan cara pilih menu edit-klik select all.



Lalu klik menu edit dan klik copy dan tempatkan kursor pada gambar yang ingin di copy.



Setelah itu klik paste sebanyak 6 kali

Maka akan muncul seperti gambar berikut:

Setelah itu kembali ke menu edit lalu pilih deselect all agar warnanya kembali normal.



Maka gambarnya akan berubah jadi seperti dibawah ini:



11. selanjutnya gunakan icon electrical wires untuk menyambungkan ke enam komponen rangkaian jam digital di atas hingga menjadi seperti rangkaian di bawah ini



FINISH SEMOGA BERMANFAAT
